高精度
土壌環境センサー

黒土を例にあげると下記表のような土壌の状態となります。
※培地の種類や土の粒径や保水力により大きく変わるため目安程度にお考えください。

補正の必要はありません。
本製品は出荷時に補正をおこなっており、お客様で補正を行う必要はありません。
本製品のコンセプトは、購入後すぐに使えるという使いやすさを追求した製品です。

本製品は測定範囲の空間があり、測定範囲(体積)内の水分の割合を示した数値が体積含水率 となります。
水(誘電率が高い)>> 空気・土粒子(誘電率が低い)
測定範囲内の誘電率の変動を測定し、本体内部のマイコンで体積含水率に変換して出力しま す。測定原理として、水と空気及び土粒子(土・石)の誘電率の大きな違い(水 80/空気 1/土 粒子 3~7)を利用して体積含水率を測定します。
この誘電率の大きな違いから体積中の含水率を求めています。尚、本製品では含水率 0%は空気 中、100%は水没した状態となります。

体積含水率は、土壌の誘電率の変化により求めております。 誘電率が変化すると、センサー部の伝送路に流れる電気信号のスピードが変化します。この変化量 を測定しています。
<誘電率の変化を測定する方法> センサー部にある外部の伝送路は、土壌の環境(誘電率)で信号波のスピードが変化しますが、本体 内部にある基準の伝送路は環境で変化しません。外部の伝送路と内部の伝送路の信号到達時間差に よって誘電率の変化を測定します。

液 EC 値は溶液中の EC 値のことです。

バルク EC 値は土壌の中に埋設して測定した EC 値のことです。
バルク EC 値は土壌の中に含まれる僅かな水分の EC 値を測定します。小さな値となるため測定する際 には注意が必要です。バルク EC 値は電気抵抗値(電気の流れる量)で測定しますので、水分の量が多 ければ電気抵抗値が変わります。(EC 値が変わる)土壌では灌水で体積含水率が変わってしまうことで バルク EC 値が変わります。実際に EC 値が変動したのか、それとも水分の量によって変わったのか区 別する必要があります。日々の EC 値を比較するときは同じ体積含水率で比較することをお勧めいたし ます。(例えば、灌水後に安定した含水率を基準として EC 値の値を比較するなど)また、バルク EC 値 は小さな値となりますので、土壌中に含まれる塩類の量が少ない圃場では測定できない場合もあります。

センサー部の伝送線路に電気信号を流し、測定範囲の電気抵抗からEC値を測定します。

測定範囲の参考値は下図を参照ください。

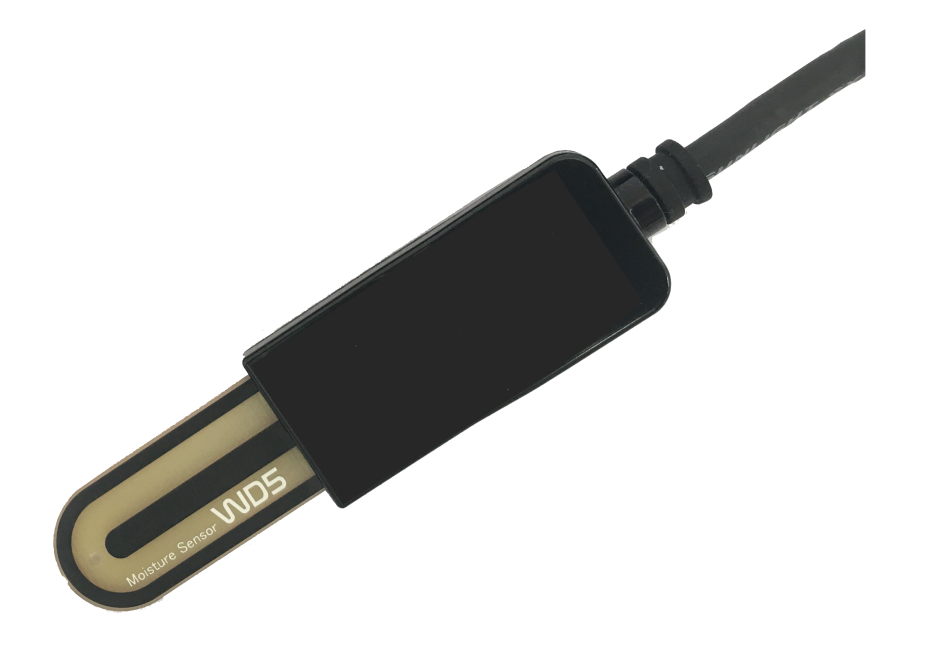

センサー部の表面が最も感度が強くセンサー部から離れるにしたがって弱くなります。尚、WD-3 は伝送路側(ロゴの逆側)がロゴ側に比べて感度が約7:3の割合で強くなります。WD5 は伝送路 がセンサー部の両面にあるので差分はありません。

温度は本体内部で測定しております。
